הקדמה

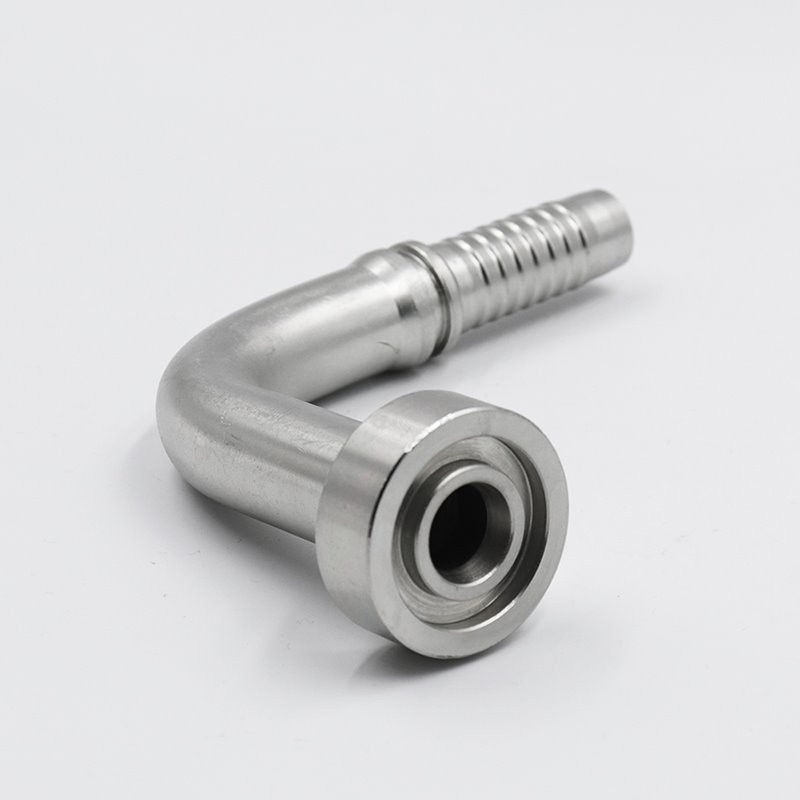

די 90 גראַד עלנבויגן SAE פלאַנדזש איז אַ פּינטלעכקייַט -ענדזשאַנירד הידראַוליק פּאַסן דיזיינד צו צושטעלן הויך -דרוק, רינען -דערווייַז קאַנעקשאַנז אין ענג ספּייסאַז ווו דירעקטיאָנאַל ענדערונגען זענען פארלאנגט. דער עלנבויגן פלאַנדזש, מאַניאַפאַקטשערד לויט SAE J518 און ISO 6162 סטאַנדאַרדס, ינשורז אָפּטימאַל לויפן עפעקטיווקייַט, בשעת די אָרנטלעכקייַט פון די סיסטעם אין פאָדערן הידראַוליק אַפּלאַקיישאַנז.
ספּעסאַפאַקיישאַנז
|
טייל נומ. |
פלאַנדזש גרייס |
קישקע נודניק |

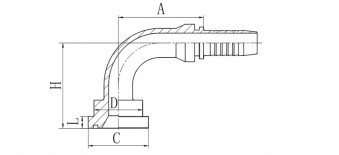

דימענסיעס |
|||||
|
דן |
DASH |
A |
C |
D |
H |
L |
||
|
87691-08-08 |
1/2" |
12 |
08 |
41 |
31.7 |
24 |
48 |
7.75 |
|
87691-12-10 |
3/4" |
16 |
10 |
56.5 |
41.3 |
32 |
56.5 |
8.76 |
|
87691-12-12 |
3/4" |
20 |
12 |
66.2 |
41.3 |
32 |
66 |
8.76 |
|
87691-16-12 |
1" |
20 |
12 |
66.2 |
47.6 |
38 |
69 |
9.53 |
|
87691-16-16 |
1" |
25 |
16 |
78 |
47.6 |
38 |
74.5 |
9.53 |
|
87691-16-20 |
1" |
32 |
20 |
91.5 |
47.6 |
38 |
85.5 |
9.53 |
|
87691-20-16 |
1.1/4" |
25 |
16 |
78 |
54 |
44 |
78.5 |
10.29 |
|
87691-20-20 |
1.1/4" |
32 |
20 |
91.5 |
54 |
44 |
89.5 |
10.29 |
|
87691-24-20 |
1.1/2" |
32 |
20 |
91.5 |
63.5 |
51 |
94.5 |
12.57 |
|
87691-24-24 |
1.1/2" |
40 |
24 |
109.4 |
63.5 |
51 |
108 |
12.57 |
|
87691-32-24 |
2" |
40 |
24 |
109.4 |
79.4 |
67 |
116 |
12.57 |
|
87691-32-32 |
2" |
50 |
32 |
131.8 |
79.4 |
67 |
136.3 |
12.57 |
פּאַראַמעטערס / טעכניש דאַטן
|
אָריגינעל |
זשעדזשיאַנג, טשיינאַ |
עקספּרעס טאָג |
פאַרקויפלעך |
|
Certification |
GB/T19001-2016 ידט ISO9001:2015 |
פּאַקינג |
אַרויספירן נאָרמאַל |
|
מאַטעריאַל |
טשאַד שטאָל |
וואָראַנטי |
1 יאָר |
|
צאָלונג טערמין |
פאַרקויפלעך |
MOQ |
5 |
| זאַלץ שפּריץ פּרובירן | 72+שעה |
קאָליר |
ווייַס אָדער געל |
וועגן פֿירמע
אַדוואַנטאַגעס
העכער פלאָו עפיקאַסי
אָפּטימיזעד ינערלעך נודניק פּלאַן ראַדוסאַז טערביאַלאַנס מיט 30% קאַמפּערד מיט נאָרמאַל עלבאָוז
פּרעסיסיאָן ראַדיוס מיינטיינז לאַמאַנער לויפן פֿאַר מאַקסימום הידראַוליק עפעקטיווקייַט
אָפּטימיזעד פּלאַן פון קאַמפּיוטיישאַנאַל פליסיק דינאַמיק (CFD).
ימפּרוווד דרוק פאָרשטעלונג
20% העכער דרוק ראַנג ווי נאָרמאַל סאַע רעקווירעמענץ
פּלאַצן דרוק טעסטעד צו 4 קס ארבעטן דרוק
מיינטיינז פּלאָמבע אָרנטלעכקייַט אונטער עקסטרעם דרוק סייקלינג
פּלאַץ -שפּאָרן פּרעסיסיאָן
אמת 90 גראַד ווינקל מיט ± 0.5 גראַד טאָלעראַנץ פֿאַר גענוי רוטינג
סאָליד פּלאַן סאַוועס אַרויף צו 40% פּלאַץ קעגן סטאַקט פיטינגז
קייפל פּאָרט אָריענטירונג אָפּציעס בנימצא
רינען -דערווייַז גאַראַנטירן
פּראַפּרייאַטערי דרייַיק -פּלאָמבע טעכנאָלאָגיע (ערשטיק, צווייטיק און באַקאַפּ פּלאָמבע)
מיקראָ -פאַרטיק סילינג סערפאַסיז (ראַ <0.4μם)
פאַר-אינסטאַלירט הויך- פאָרשטעלונג HNBR אָ-רינגס רייטאַד פֿאַר -40 גראַד F צו +250 גראַד F
ניט ענלעך געווער
פאָרדזשד קאַנסטראַקשאַן (ניט וואַרפן) פֿאַר מאַקסימום שטאַרקייַט
316 ומבאַפלעקט שטאָל אָפּציע מיט 3x קעראָוזשאַן קעגנשטעל
ימפּאַקט- קעגנשטעליק פּלאַן וויטסטאַנד ווייבריישאַן און קלאַפּ לאָודז
גלאבאלע קאָמפּליאַנסע
סערטאַפייד צו SAE J518, ISO 6162 און DIN סטאַנדאַרדס
גאַנץ מאַטעריאַל טרייסאַביליטי מיט מיל פּרובירן סערטיפיקאַץ
REACH און RoHS געהאָרכיק מאַטעריאַלס
ייַנמאָנטירונג אַדוואַנטאַגעס
לייזער -עטשט אידענטיפיקאציע מארקס פאר גרינגע ארענטאציע
פאַר- פארזאמלט מיט אַליינמאַנט פירער פֿאַר שנעל ינסטאַלירונג
50% פאַסטער ינסטאַלירונג ווי קאַנווענשאַנאַל עלנבויגן אַסעמבליז
קוסטאָמיזאַטיאָן אָפּציעס
בנימצא אין סיזעס פון 3/8" צו 3"
ספּעציעלע מאַטעריאַלס אַרייַנגערעכנט דופּלעקס שטאָל און טיטאַניום
מנהג פּאָרט קאַנפיגיעריישאַנז און ריגל פּאַטערנז
קוואַליטי אַססוראַנסע
100% דרוק טעסטעד איידער טראַנספּאָרט
דימענשאַנאַל וועראַפאַקיישאַן מיט CMM דורכקוק
פּעקל טרייסאַביליטי מיט יינציק סיריאַל נומערן
FAQ
ק: וואָס סטאַנדאַרדס נאָכקומען מיט דיין 90 גראַד עלנבויגן פלאַנדזש?
א: אונדזער עלנבויגן פלאַנדזשאַז טרעפן:
SAE J518 (קאָוד 61 און 62)
ISO 6162 (סעריעס 1 און 2)
DIN 20066 סטאַנדאַרדס
NFPA T3.4.7R1 ספּעסאַפאַקיישאַנז
ק: וואָס דרוק רייטינגז זענען בנימצא?
א: נאָרמאַל דרוק רייטינגז:
3000 PSI (207 באַר) נאָרמאַל סעריע
6000 PSI (414 באַר) הויך- דרוק סעריע
מנהג דיזיינז אַרויף צו 10,000 PSI (690 באַר) בנימצא
ק: וואָס מאַטעריאַלס טאָן איר פאָרשלאָגן?
א: נאָרמאַל מאַטעריאַל אָפּציעס:
טשאַד שטאָל מיט צינק פּלייטינג
304/316 ומבאַפלעקט שטאָל
ספּעציעלע מאַטעריאַלס:
דופּלעקס ומבאַפלעקט שטאָל
טיטאַניום אַלויז
ניקאַל -באזירט סופּעראַללויז
ק: ווי טאָן איך אויסקלייַבן די ריכטיק גרייס?
א: שליסל סעלעקציע סיבות:
גלייַכן צו קישקע / רער ינער דיאַמעטער
באַטראַכטן סיסטעם אַרבעט דרוק
חשבון פֿאַר לויפן קורס באדערפענישן
אָפּשאַצן פּלאַץ קאַנסטריינץ
אונדזער ענדזשאַנירז צושטעלן פריי סייזינג הילף
ק: וואָס סילינג מעטהאָדס זענען בנימצא?
א: סילינג אָפּציעס אַרייַננעמען:
אָ- רינג פּנים פּלאָמבע (ORFS) - מערסט פּראָסט
פלאַך פּנים מיט ספּיראַליש ווונד גאַסקאַט
מעטאַל-צו-מעטאַל פּלאָמבע פֿאַר עקסטרעמע באדינגונגען
מנהג סילינג סאַלושאַנז בנימצא
ק: זענען דיין עלבאָוז ינטערטשיינדזשאַבאַל מיט אנדערע בראַנדז?
א: יאָ, אונדזער 90 גראַד עלבאָוז זענען דיזיינד צו:
האַלטן נאָרמאַל SAE / ISO דימענשאַנז
זיין גאָר ינטערטשיינדזשאַבאַל מיט געהאָרכיק פיטינגז
מיר רעקאָמענדירן צו באַשטעטיקן קריטיש דימענשאַנז
ק: וואָס איז די פירן צייט פֿאַר מנהג אָרדערס?
א: נאָרמאַל פירן צייט:
לאַגער זאכן: 24-48 שעה טראַנספּאָרט
נאָרמאַל מנהג: 10-15 ארבעטן טעג
ספּעציעלע מאַטעריאַלס: 3-4 וואָכן
עקספּעדיטעד באַדינונגס בנימצא
ק: צי איר צושטעלן ינסטאַלירונג גיידאַנס?
א: פולשטענדיק שטיצן כולל:
סטעפּ-דורך-שריט ייַנמאָנטירונג מאַניואַלז
רעקאַמענדיד טאָרק ספּעסאַפאַקיישאַנז
געהעריק אַליינמאַנט טעקניקס
פּלאָמבע לובריקיישאַן רעקאַמאַנדיישאַנז
ווידעא טוטאָריאַלז בנימצא
ק: וואָס סערטאַפאַקיישאַנז טאָן איר האָבן?
א: אונדזער סערטאַפאַקיישאַנז אַרייַננעמען:
ISO 9001:2015 קוואַליטעט סיסטעם
PED 2014/68/EU העסקעם
ATEX פֿאַר יקספּלאָוסיוו ינווייראַנמאַנץ
ABS מאַרינע האַסקאָמע
ק: וואָס וישאַלט איז פארלאנגט?
א: רעקאַמענדיד וישאַלט:
יערלעך וויזשאַוואַל ינספּעקשאַנז
טאָרק טשעקס יעדער 500 שעה
פּלאָמבע פאַרבייַט יעדער 3 יאָר
גאַנץ פאַרבייַט נאָך 7 יאר
